Szczegóły Produktu:
|
| Pojemność: | 600 000 ~ 750 000 ton rocznie | Surowiec: | stal węglowa walcowana na gorąco, stal węglowa o wysokiej jakości i stal niskostopowa, stal krzemowa |
|---|---|---|---|
| Grubość taśmy stalowej: | 1,5 ~ 6,0 mm | Szerokość taśmy stalowej: | 700~1350mm |
| Szybkość przetwarzania: | 30~180m/min | Waga cewki: | Maks. 25 ton |
| Technologia: | ciągłe trawienie kwasem | Energia: | Woda, prąd, para |
| Nazwa: | 600mm~1350mm Innowacyjna ciągła linia do wytrawiania z rolką spłacania, | ||
| High Light: | Innowacyjna ciągła linia do trawienia,ciągła linia do trawienia 600 mm,linia cpl 600 mm; |
||

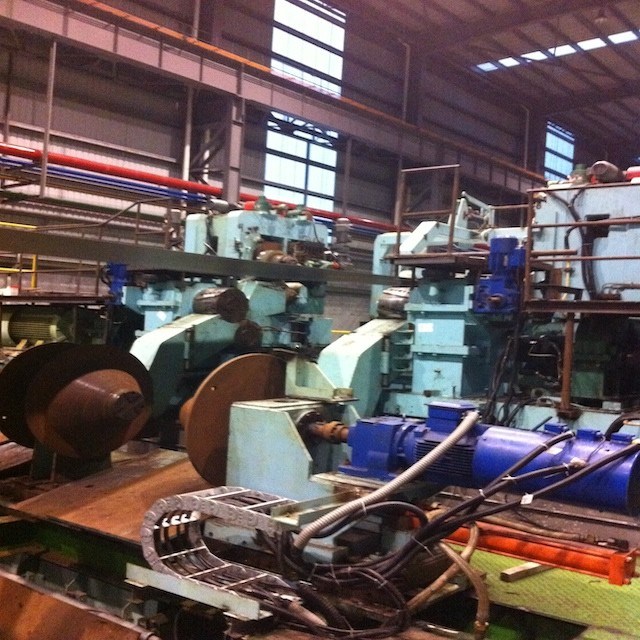

600mm~1350mm Innowacyjna ciągła linia do trawienia
z rolką spłacania, rolką ogłowia, rolką dociskową
Ciągła linia do trawienia kwasem z pionową rolką prowadzącą, rolką ogłowia, rolką dociskową, rolką spłacania
W przypadku linii do ciągłego wytrawiania kwasem, przednie i tylne części dwóch różnych kręgów powinny być zespawane ze sobą,
zarówno wejście, jak i wyjście sekcji procesowych wyposażone są w akumulatory gwarantujące ciągłość pracy.
Ogólnie rzecz biorąc, gdy roczna wydajność przekracza 700 000 ton, zostanie przyjęta ciągła linia kompletacji.
W liniach ciągłych sekcja technologiczna pracuje ze stałą prędkością.Takie instalacje są opłacalne ze względu na prostotę konstrukcji akumulatorów.
Przebieg procesu
Główne urządzenia zgodnie z przebiegiem procesu są z kolei następujące:
Ładowanie ręczne → płoza wjazdowa → wózek załadowczy cewki I# &II# →
opłać szpulę I#&II# → skrobak odwijający I# &II# →
5-rolkowa prostownica zaciskowa I# &II# → kombajn poprzeczny I#&II# →
pionowa rolka prowadząca → spawacz → półksiężyc →
rolka dociskowa → akumulator wejściowy → łamacz zgorzeliny →
rolka napinająca → pionowa rolka prowadząca → rynna do trawienia kwasem →
koryto myjące → urządzenie do rozdmuchiwania krawędzi → pionowa rolka prowadząca →
suszarka na gorące powietrze → rolka napinająca → akumulator wyjściowy →
rolka uzdy napinającej → nożyce poprzeczne → rolka dociskowa wyjścia → nawijarka (EPC) →
wózek rozładowczy cewki → płoza wyjazdowa → rozładunek ręczny
Załadunek ręczny → płoza wjazdowa → wózek załadowczy kręgu I# &II# → spłata rolkiI# &II#
→zgarniacz odwijającyI# &II# →5-rolkowa prostownica dociskowaI# &II#
→kombajn poprzeczny I# &II# →rolka prowadząca pionowa →spawacz →kombajn półksiężycowy
→rolka dociskowa →akumulator wejściowy →łamacz kamienia →rolka uzdy napinającej
→ pionowa rolka prowadząca → rynna do trawienia kwasem → rynna myjąca
→ urządzenie do wydmuchiwania krawędzi → pionowa rolka prowadząca → suszarka na gorące powietrze
→rolka uzdy napinającej →akumulator wyjściowy →rolka uzdy napinającej
→kombajn poprzeczny →wyjściowa rolka dociskowa →odrzutnik (EPC) →
wózek rozładowczy cewki → płoza wyjściowa → rozładunek ręczny
|
|
|---|---|
|
|
|
|
|
|
|
|
| Firma dostawcy | JJRS |
| Zdolność produkcyjna | 400 000 ~ 600 000 ton/rok |
| Zakres grubości przetworzonych arkuszy | 1,5～6,0mm |
| Zakres szerokości przetworzonych arkuszy | 600~1350mm |
| Linia prędkości | 100~120m/min (250m/min) |
| Zakres wagi rolek | min 10 ton - max 30 ton |
| Kwas | Chlorowodorek (HCl) |
