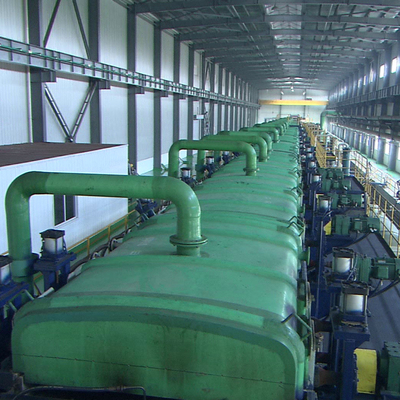

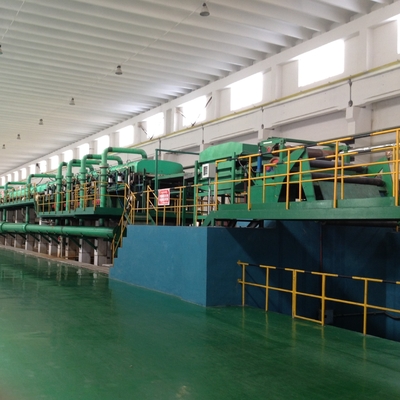

2,0 ~ 4,0 mm * 1300 mm 800000 t / r Linia produkcyjna do trawienia kwasem typu push-pull
Konfiguracja sprzętu i systemu
Sekcja rozwijania jest wyposażona w podwójne szpule spływowe, aby skrócić czas ładowania kręgu, poprawić stopień wykorzystania jednostki i zwiększyć wydajność.
Sekcja wejściowa jest wyposażona w 9-rolkową prostownicę zaciskową, nożyce do cięcia końcowego i kątowego, aby zapewnić zdolność przechodzenia taśmy stalowej.
Rolka wypłaty w sekcji wejściowej jest zasilana.Może automatycznie rozwijać cewkę i unosić się na wodzie, aby zapewnić neutralność taśmy stalowej.
Napięcie sekcji rozwijania można regulować, a rolka dociskowa jest wyposażona w celu zapewnienia płynnej pracy taśmy stalowej.
Sekcja wejściowa jest wyposażona w pionową rolkę prowadzącą, aby zapewnić dokładność położenia taśmy stalowej w 9-rolkowej prostownicy zaciskowej i wchodzącej do sekcji technologicznej.
Sekcja technologiczna jest wyposażona w sekcję płukania wstecznego, aby zapobiec zanieczyszczeniu sprzętu sekcji przedniej podczas pompowania taśmy.
Pomiędzy każdym zbiornikiem procesowym ustawiana jest rolka wyciskająca, aby zapewnić rozprowadzenie cieczy w zbiorniku zgodnie z wymaganiami procesu;
Na wyjściu wanny trawiącej i wanny myjącej osadzone są podwójne wałki ściskające w celu poprawy wydajności procesu.
Jest wyposażony w system emisji kwaśnej mgły, aby zapewnić, że emisje jednostkowe spełniają wymagania ochrony środowiska;
Każdy zbiornik procesowy wyposażony jest w niezależny system ogrzewania cyrkulacji i wytrawiania;
Jest wyposażony w niezbędny monitoring temperatury i poziomu cieczy w celu realizacji automatycznej kontroli temperatury w części procesowej jednostki;
Niezbędny miernik stężenia kwasu i miernik przewodności są wyposażone w celu dokładnej kontroli stężenia kwasu odpadowego.
Sekcja wyjściowa jest wyposażona w rolkę centrującą CPC, aby zapewnić dokładność położenia taśmy.
Jest wyposażony w wspornikowe nożyce tarczowe, aby zapewnić jakość krawędzi tnącej;
Sekcja wyjściowa jest wyposażona w trzyrolkowy wałek napinający, który zapewnia niezbędne naprężenie do nawijania.
Skrzynka zwijarki pływająca, automatyczne wyrównanie krawędzi.
Jest wyposażony w zaawansowany system CPC i EPC, aby zapewnić, że taśma biegnie pośrodku linii produkcyjnej;
Jest wyposażony w system sterowania Siemens S7 ~ 1500PLC i przetwornicę częstotliwości YASKAWA GA700, aby uzyskać precyzyjną kontrolę prędkości i napięcia linii produkcyjnej, aby zapewnić stabilną pracę linii produkcyjnej;
Ustaw układ hydrauliczny na wejściu i wyjściu, aby zapewnić zasilanie pobliskiego sprzętu;
Wyposażony jest w układ pneumatyczny.Sprężone powietrze dostarczane jest przez użytkownika poprzez regulację ciśnienia, filtr dokładny, a następnie transportowane do wszystkich butli na linii;
Parametr podstawowy
| Średnica wewnętrzna kręgów po trawieniu: |
ф508mm |
| Średnica zewnętrzna cewki |
max.ф 2000mm |
| Waga cewki: |
maks. 25t |
| Roczny plan pracy: |
300 dni×24 godziny |
| Energia: |
woda, prąd i para |
Beijing JJRS Technology Development Co., Ltd. zarejestrowana w krajowym parku zaawansowanych technologii-Pekinskiej Strefie Rozwoju Gospodarczego i Technologicznego, jest przedsiębiorstwem high-tech specjalizującym się w kompletnym zestawie urządzeń metalurgicznych, intensywnej obróbce taśmy stalowej i projekcie inżynierii powlekania powierzchni metalowych, z integracja mechanizmu, optyki, docisku elektrycznego i hydraulicznego.
JJRS jest profesjonalistą w projektach pod klucz, od ogólnego planowania, projektowania, po produkcję, instalację, uruchomienie i serwis.Poza tym nasza działalność obejmuje również projektowanie, produkcję i montaż pojedynczych urządzeń, a także przekładnię elektryczną, system sterowania i części zamienne.W oparciu o te wspierające przedsiębiorstwa, wyznaczamy strategię rozwoju, w której głównymi liniami produkcyjnymi do intensywnego przetwarzania taśm metalowych i powlekania kolorami są linie produkcyjne, a jako uzupełnienie związane z nimi produkty branżowe.
